Допуски по диаметру, длине и мощности при изготовлении патронных нагревателей
Подробное описание допусков при изготовлении патронных нагревателей ТЭНП.
1. Допуск по мощности.
Снятие показаний происходит на нагревателе не подключенным в сеть, в холодном состоянии (Температура нагревателя равна температуре в помещении где проводятся снятие показаний) при помощи мультиметра который настроен на измерение электрического сопротивления. В пределах до 200 Ω и до 2000 Ω. Предел измерения выбирается исходя из расчетных параметров.
Формула для расчета P=U2/R
Где P – мощность
U² - напряжение
R – сопротивление (значение, получаемое при измерении мультиметром Ω).
Пределы отклонений от номинальной ( требуемой) мощности:
- для нагревателей с электрическим сопротивлением свыше 10 Ом (Ω) +5;-10%
- для нагревателей с электрическим сопротивлением менее 10 Ом(Ω) ± 10%
Пример:
Необходимо изготовить нагреватель с мощностью 500 ватт (P), напряжение 220 вольт(U).
При расчете нагревателя значение электрического сопротивление цепи должно быть 96,5Ω, На мультиметре выбирается значение 200Ω, щупы подсоединяются к контактным выводам нагревателя, на дисплее высвечивается текущее значение ( для примера на дисплее высветилось значение 99,1 (R)), которое подставляется в формулу.
P = 48400 / 99.1 = 488.4 W
Для нагревателя из примера допуски по мощности составляют +5;-10% так как электрическое сопротивление цепи для нагревателя 500W, 220V должно быть 96,5 Ом:
- минимальное значение - 450 W ( минус 10% от 500 W)
- максимальное значение - 525 W ( плюс 5% от 500 W)
Нагреватель с мощностью 488.4 W попадает в требуемые допуски.
2. Допуски по длине.
Длина нагревателя, мм. | Допуск (± мм.) |
0-300 | ±1 |
300-500 | +1 -2 |
500-1000 | +2 -3 |
1000-1500 | +3 -5 |
3. Допуски по диаметру.
Все нагреватели изготавливаются от -0,02 мм до -0,08 мм.
Измерение производится микрометром в трех местах:
Диаметр нагревателя в контрольных местах может отличаться, но не выходить за пределы значений допусков.
Для всех сред ( мет. форма, вода, масло, воздух), применяются данные допуски по диаметру.
Пример:
Диаметр нагревателя, изготавливаемый на производстве |
Значения допусков |
|
MIN |
MAX |
|
6 |
5,98 |
5,92 |
15 |
14,98 |
14,92 |
25 |
24,98 |
24,92 |

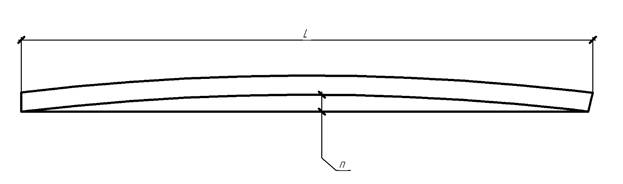

4. Допуски по кривизне.
Длина нагревателя, L мм. | Допуск n мм. |
0-300 | 0,0 |
300-500 | 0,05 |
500-1000 | 0,10 |
1000-1500 | 0,20 |
Производственная компания "Марион" занимается изготовлением патронных нагревателей на собственном производстве более 10 лет. Имеет на складе широкий ассортимент нагревателей патронного типа в наличии или изготовит ТЭНП на заказ по Вашим индивидуальным размерам.
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
|
